一、產品概述

光格AgiCap電纜載流量監測評估系統，基于“有限元”算法的高壓電纜載流量分析軟件，實現在給定環境溫度、土壤熱阻率、土壤熱擴散系數等條件下來確定電纜的載流量。軟件開發至今曾入選“蘇州市科技局科技技術專項項目”，獲評“江蘇省高新技術產品”。

二、產品功能

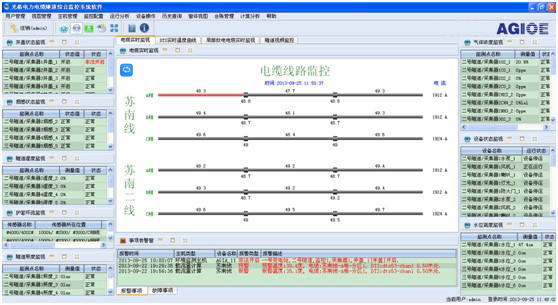

1. 高壓電纜導體溫度實時監測：根據實時電流數據和DTS測得的電纜表面溫度計算電纜芯線溫度，并指出本回路電纜的載流量瓶頸位置。

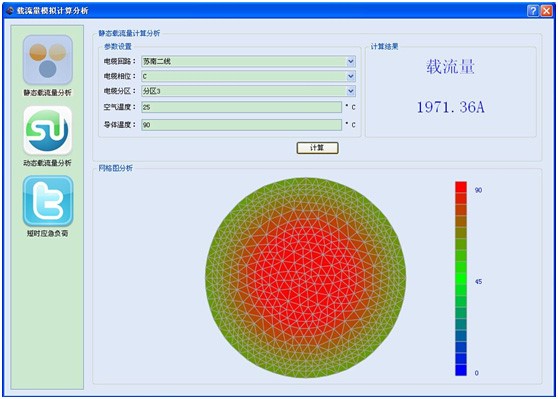

2. 穩態載流量評估：根據電纜結構及其運行環境，計算出現場允許的最高載流量，為設計部門的電纜選型和調度部門調整電纜負荷提供參考數據。

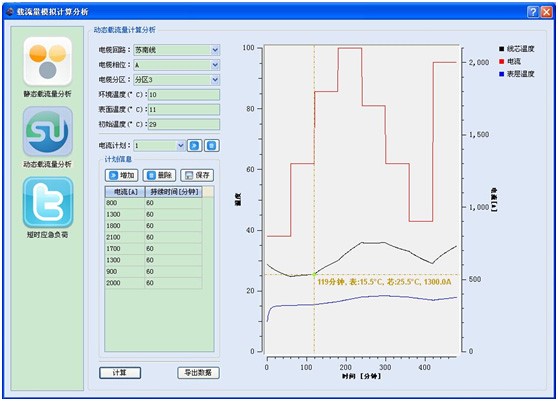

3. 動態載流量評估：預測在未來一段時間內，加載任意變化負荷電流時芯線溫度的變化情況，為電纜動態增容提供依據。

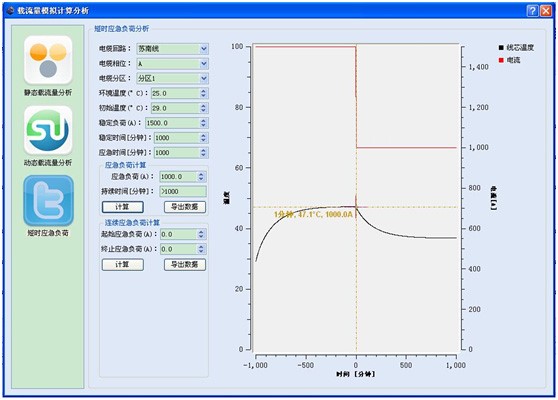

4. 短時應急負荷評估：評估某一短時應急負荷可持續的最長時間或在某一時間段內可加載的最大應急負荷。

5. 多回路電纜載流量監控功能載流量軟件可以對多個回路，每個回路A，B，C三相的載流量進行計算，軟件可以實時提供整條電纜的線芯溫度曲線，還可給出電纜上任意點的線芯溫度隨時間的變化。

三、特點與優勢

1. 采用有限元法進行載流量計算，極大的提高了電纜芯線溫度計算精度；

2. 創(chuàng )新采用“逆問題求解”算法（專利號：201510181661.3），實現了不同廠家電纜和不同敷設環境下的結構參數、熱參數以及環境參數的自動校正；

3. 軟件兼具熱路法與有限元法兩者優點，具有更好的電纜模式和敷設環境適應性；

4. 載流量評估軟件的電纜芯線溫度、穩態載流量、動態載流量等計算功能通過武高所認證測試，報告顯示性能指標優異。

四、相關解決方案

電纜載流量評估系統

更多產品詳情歡迎撥打400-828-2230咨詢！
